РЕКОМЕНДАЦИИ

по применению блоков из ячеистого бетона

производства ОАО «Гомельстройматериалы»

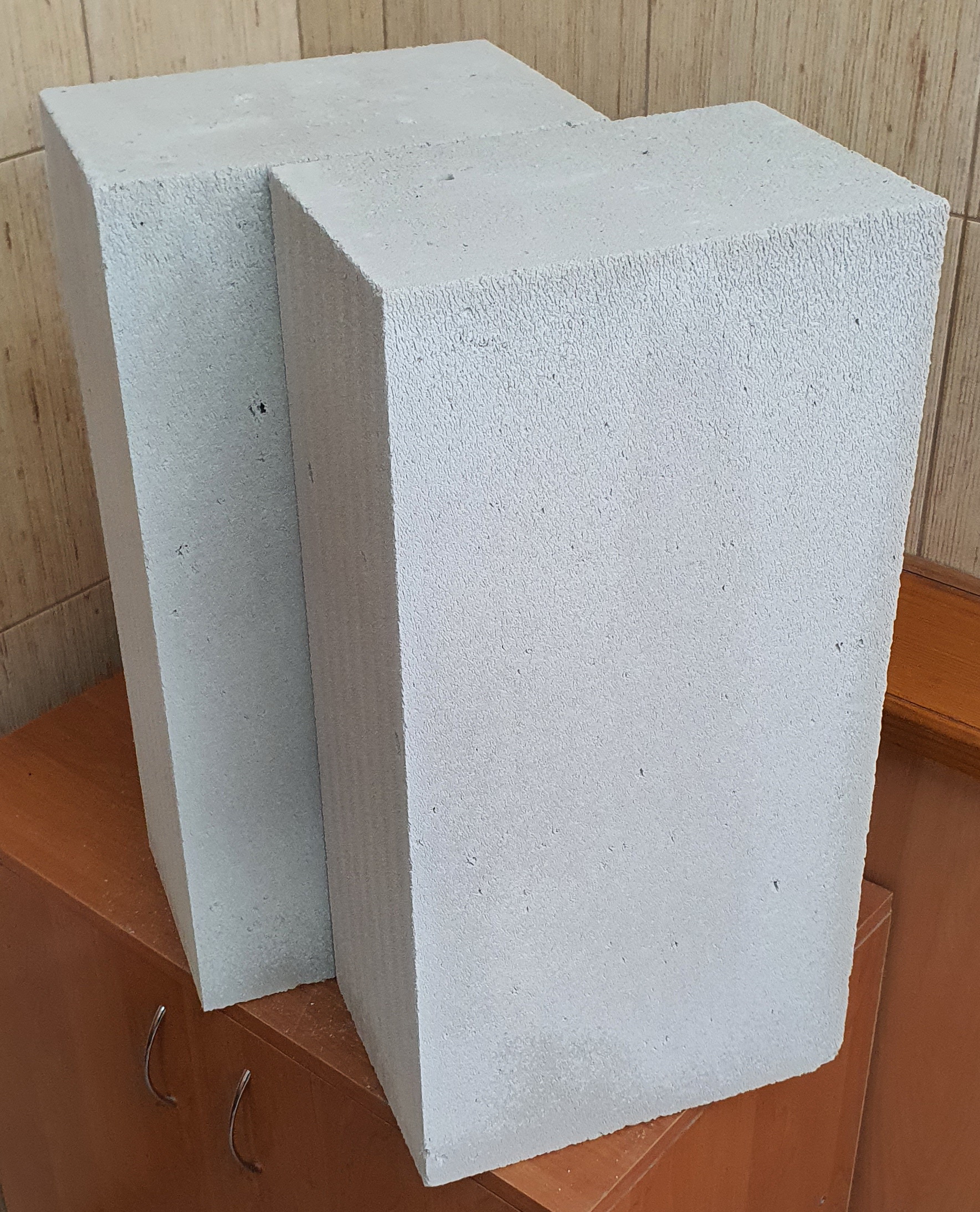

Блоки из ячеистого бетона предназначены для кладки наружных, внутренних стен, стен подвалов и перегородок зданий с относительной влажностью воздуха помещений не более 75% и при неагрессивной среде.

В помещениях с влажностью воздуха более 60% поверхность блоков, находящаяся в помещении, должна иметь пароизоляционное покрытие.

Блоки применяются для кладки несущих стен в зданиях высотой до пяти этажей включительно, самонесущих стен в зданиях до девяти этажей включительно. При применении блоков для заполнения каркасов или навесных стен этажность здания не ограничивается.

При эксплуатации зданий со стенами из блоков из ячеистого бетона необходимо предусмотреть условия, исключающее систематическое увлажнение и высыхание, местные перегревы, перегрузки стен.

Экологичность. При эксплуатации ячеистый бетон не выделяет вредных веществ, создает благоприятный микроклимат, регулирует влажность воздуха в помещении путем впитывания и отдачи влаги.

Точная геометрия. Это позволяет существенно сэкономить на отделочных работах, уменьшить толщину внутренней и наружной штукатурки. Позволяет осуществлять укладку блоков на клею и тем самым избежать мостиков холода.

Морозостойкость. Позволяет сохранять физико-механические свойства при многократном воздействии попеременного замораживания и оттаивания.

Легкость материала. Это позволяет уменьшить нагрузку на несущие стены и фундамент.

Высокий класс огнестойкости.Изделия из ячеистого бетона надежно защищают здание от распространения пожара.

Надежность в качестве несущих конструкций в зданиях высотой до пяти этажей.

Изделия из ячеистого бетона легко поддаются обработке. Это позволяет изготавливать конструкции различной конфигурации, в том числе и арочные, прорезать каналы и отверстия под коммуникации.

Разнообразие вариантов отделки (штукатурка поверхности, устройство легких штукатурных систем с утеплением минераловатными плитами, облицовка силикатным и керамическим кирпичом, устройство вентилируемых фасадов.)

Отклонения от линейных размеров составляют:

для блоков I категории:по высоте ± 1,0 мм, по длине и ширине ± 1,5 мм;

для блоков II категории: по высоте  ± 1,0 мм; по длине и ширине ±2,0 мм.

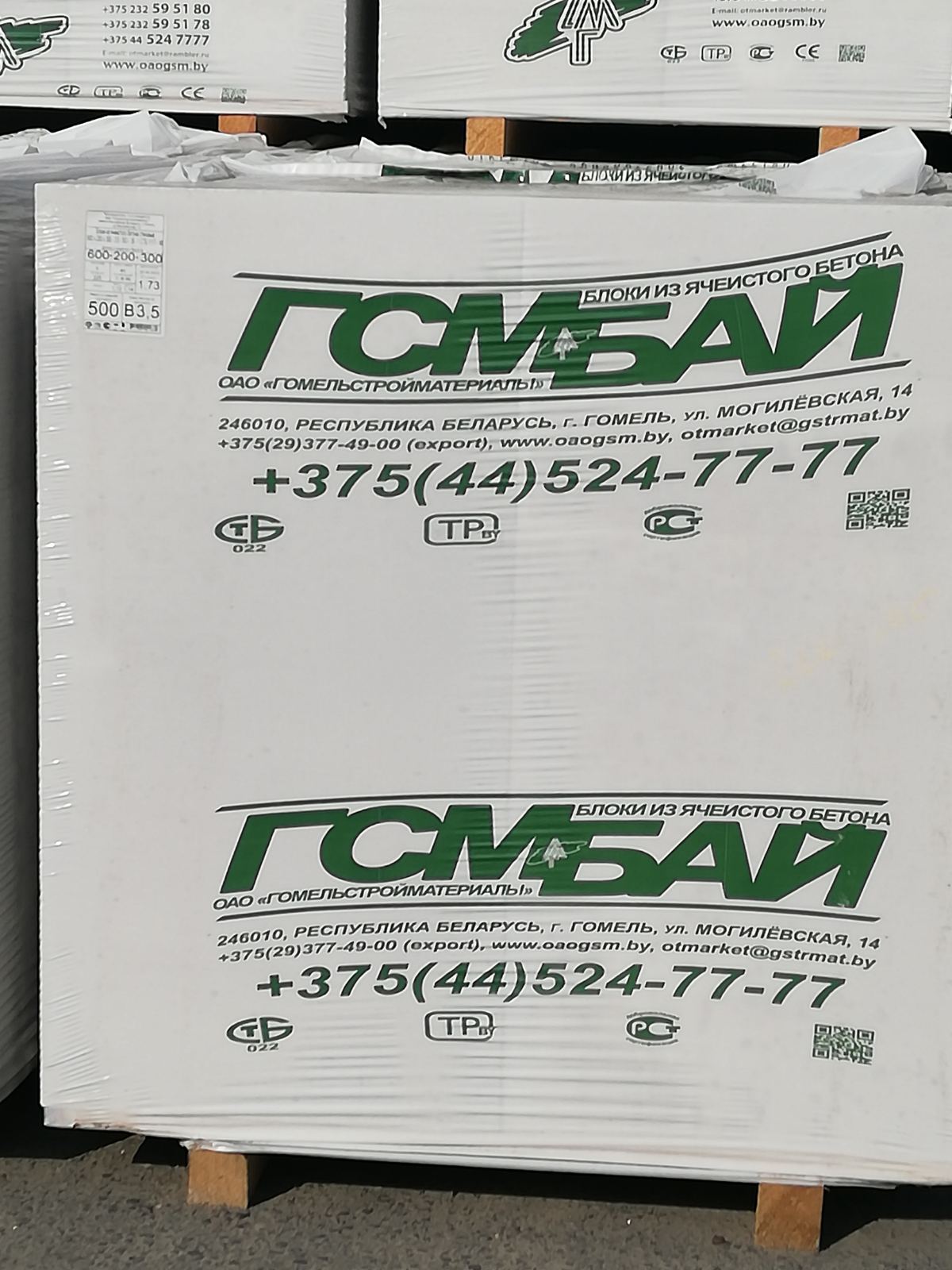

Блоки из ячеистого бетона поставляются потребителям на деревянных поддонах, упакованными в пленку «стрейтч-худ». При транспортировании и хранении следует соблюдать:

- при транспортировании автомобильным транспортом необходимо исключить горизонтальные перемещенияи соударение поддонов с блоками. При необходимости закреплять поддоны с блоками стропами либо крепежными ремнями. Не допускается производить погрузку блоков навалом.

- дляизбежание механических повреждений блоков выгрузку поддонов необходимо осуществлять с использованием мягких строп (нежелательно использование стальных канатных строп), вилочного автопогрузчика  или специального вилочного захвата. Не допускается производить разгрузку блоков сбрасыванием, перемещать по земле волоком.

- блоки должны храниться на ровной площадке в штабеле в один или два яруса высотой не более 2,5 м;

- при хранении блоков из ячеистого бетона необходимо обеспечить их защиту от увлажнения.

Отделочные штукатурные работы выполняют после завершения общестроительных работ по возведению здания, устройству покрытия, установке оконных и дверных блоков.

Наружная отделка стен из ячеистого бетона не должна препятствовать диффузии водяных паров из помещений наружу. Поэтому, для наружной отделки не рекомендуется облицовка бетонной и керамической плиткой, окраска пленкообразующими красками.

Нанесение штукатурных составов следует начинать при влажности ячеистобетонных блоков не выше 27%.

Для нанесения штукатурного слоя на стену из блоков из ячеистого бетона рекомендуется применение минеральной штукатурки с армированием щелочестойкой сеткой. Армированная сетка предотвращает появление трещин на штукатурке вследствие усадки здания. Дополнительно рекомендуетсяна углах оконных и дверных проемов предусматривать дополнительные диагональные накладки из стеклосетки под углом 45º к проёму, а также армирование подоконной зоны, внешних углов здания и цокольной его части, в опорных зонах сборно-монолитных перемычек.

Для нанесения защитно-декоративной штукатурки рекомендуется минеральная, силикатная или силиконовая штукатурка в связи сболее высокой паропроницаемостью.

Для покраски защитно-декоративных штукатурок рекомендуется покраска фасадной силикатной либо силиконовой краской с коэффициентом паропроницаемости не менее 0,02 мг/м·ч·Па.

Не рекомендуется использовать акриловые и полимерные штукатурные материалы и фасадные акриловые краски при отделке стен из ячеистого бетона в связи с их низким коэффициентом паропроницаемости.

Перед нанесением штукатурного слоя необходимо качественно грунтовать стены с применением грунтовки. Главная задача грунтовки состоит в ее проникновение в основание, укрепление и улучшение адгезионных свойств поверхности с наносимой штукатуркой. Вид грунтовки зависит от вида применяемой штукатурки. Следует применять тип грунтовки, рекомендуемой производителями штукатурки.

Штукатурные составы следует подготавливать к использованию  и использовать при отделке стен строго в соответствии с инструкцией производителя.

При проведении штукатурных работ необходимо соблюдать темпе-ратурный и влажностный режим, не допускать замерзания или пересыхания штукатурки во время проведения отделочных работ для недопущения трещин и дефектов. Работы следует выполнять при температуре воздуха от +5 °С до +30 °С  и относительной влажности не более 80%.

При выполнении работ следует избегать нанесения штукатурки на участки фасада, находящиеся под воздействием прямых солнечных лучей, ветра и дождя, для чего строительные леса следует закрывать ветрозащитной сеткой или пленкой.

Свеженанесенный декоративный штукатурный слой в течении 3-х суток следует защищать от прямого воздействия дождя и пересыхания под воздействием прямых солнечных лучей.

Штукатурные составы должны соответствовать СТБ 1263 - 2001 «Композиции защитно-отделочные строительные. Технические условия» и СТБ 1307 - 2012 «Смеси растворные и растворы строительные. Технические условия».

Показатели качества штукатурок должны соответствовать требованиям таблицы 1 СТБ 1263 - 2001 «Композиции защитно-отделочные строительные. Технические условия».

Покрытия, образуемые лакокрасочными материалами должны соответствовать требованиям таблицы 1 СТБ 1197 – 2008 «Материалы лакокрасочные фасадные. Общие технические требования. Методы испытания».

1.Отделка наружных стен из ячеистого бетона с нанесением легкой тонкослойной штукатурнойсистемы.

2.Отделка наружных стен из ячеистого бетона с утеплением теплоизоляционными минераловатными плитами и последующей отделкой легкой тонкослойной штукатурной системой.

3.Отделка наружных стен из ячеистого бетона с установкой теплоизоляционного слоя из минераловатных плит и последующей облицовкой силикатным или керамическим кирпичом с созданием воздушного вентилируемого зазора.

4.Отделка наружных стен из ячеистого бетона с установкой вентилируемой системы утепления фасада.

Схема отделки фасадных поверхностей наружных стен, выполненных из блоков из ячеистого бетона с отделкой легкой тонкослойной штукатурной системой:

1. Стена из блоков из ячеистого бетона.

2. Грунтовка

3. Минеральная штукатурка арми-рованная сеткой ССШ 160 – 5 мм.

4. Минеральная, силикатная или силиконовая защитно-декоративная штукатурка – 2 мм.

5. Покраска фасадной силикатной либо силиконовой краской с коэффициентом паропроницаемости не менее 0,02 мг/м·ч·Па.

Поверхность стены очищается от разного рода загрязнений и веществ, снижающих адгезию. Осыпающиеся и непрочные участки необходимо удалить. Выступающий из швов кладки раствор удаляют при помощи зубила, и молотка, обеспечив при этом ровную без выступов поверхность.

Перед началом штукатурных работ стену из блоков обрабатывают проникающей грунтовкой для уменьшения водопоглощения и повышения адгезии. При необходимости грунтовку наносят дважды.

Перед нанесением основного штукатурного слоя для ограничения ширины раскрытия трещин осуществляют армирование углов дверных и оконных проемов диагонально расположенными отрезками стеклосетки. Дополнительному армированию подлежат также подоконная зона, внешние углы здания и цокольная его часть, в опорных зонах сборно-монолитных перемычек.

На загрунтованную поверхность блоков (после высушивания не менее 4 часов) наносят минеральную штукатурку  для создания армируемого слоя, в которую утапливают щелочестойкую армирующую сетку ССШ 160. После чего производят выравнивание штукатурного слоя с помощью правила.

Сетку раскатывают сверху вниз без складок и перекосов. По продольным кромкам сетки предусматривается нахлест шириной 100 мм.

После высыхания основного штукатурного слоя (72 часа) его поверхность обрабатывают грунтовкой.

На загрунтованную поверхность (не менее чем через 4 часа после нанесения грунтовочного слоя) наносится минеральная, силикатная или силиконовая защитно-декоративная штукатурка.Нанесение декоративно-защитного слоя производится согласно инструкциям производителя штукатурки.

Суммарная минимальная толщина защитно-декоративного и основного слоев составляет 6 мм, а на откосах проемов – 8 мм.

При выполнении отделочных работ для компенсации напряжений и связанных с ними деформаций от температурно-влажностных колебаний в защитно-декоративном покрытии предусматривается устройство температурных деформационных швов в соответствии с разработанным проектом.

Окончательная отделка поверхности осуществляется окрашиванием фасадной силиконовой или силикатной краской с коэффициентом паропроницаемости не менее 0,02 мг/м·ч·Па. Окрашивание поверхности производится не ранее чем через 5 суток после нанесения защитно-декоративной штукатурки.

Штукатурные работы производятся в соответствии с ТКП 45-1.03-311 – 2018 «Отделочные работы. Основные требования»и технологической картой производителя смесей.

Схема расположения конструктивных элементов легкой штукатурной системы утепления на фасаде здания:

1. Защитно-декоративная  штукатурка.

2. Штукатурный армированный слой.

3. Теплоизоляционный слой из мине-раловатных плит.

4. Клеевой состав для минераловат-ного утеплителя.

5. Стена из блоков из ячеистого бетона.

Лёгкая штукатурная система утепления представляет собой многослойную конструкцию, состоящую из теплоизоляционного слоя (минераловатных плит, наклеенных на подготовленную поверхность и закрепленных анкерными устройствами), армированного и защитно-декоративного слоев.

Отделочные фасадные работы (утепление и оштукатуривание) выполняют после завершения общестроительных работ по возведению здания, устройству покрытия, установке оконных и дверных блоков.

В цокольной части здания для установки первого ряда плит утеплителя применяют специальные цокольные профили, прикрепляемые к стенке анкерными дюбелями. Выбор размеров цокольных планок должен проводиться в зависимости от выбранной толщины теплоизоляционных плит.

Перед установкой утеплителя стену из блоков обрабатывают проникающей грунтовкой для уменьшения водопоглощения и повышения адгезии. При необходимости грунтовку наносят дважды.

Монтаж осуществляют послойно. Плиты утеплителя устанавливают снизу вверх с соблюдением правила перевязки швов: смещение вертикальных швов по горизонтали, зубчатая перевязка на углах здания. Не допускается стыковать плиты на линиях углов оконных и дверных проемов.

Предварительную фиксацию плит утеплителя осуществляют с помощью клея, наносимого на их обратную сторону с помощью штукатурного шпателя по всему периметру с отступлением от краев на расстоянии от 2 до 3 см. Площадь приклеенной поверхности плит – не менее 40%.

При установке утеплителя не допускается попадание клеевого состава в стыки между плитами. Стыки между плитами более 2 мм заполняют фрагментами минераловатных плит.

После схватывания клея (не менее чем 72 часа) осуществляют механическое крепление утеплителя дюбелями. Количество дюбелей, устанавливаемых на 1 м² системы, длина заделывания в стену зависит от размеров плиты утеплителя и допустимой нагрузки на дюбеля и указывается в проекте производства работ.

Перед нанесением основного штукатурного слоя для ограничения ширины раскрытия трещин осуществляют армирование углов дверных и оконных проемов диагонально расположенными отрезками стеклосетки. Дополнительному армированию подлежат также подоконная зона, внешние углы здания и цокольная его часть, в опорных зонах сборно-монолитных перемычек.

После окончательного закрепления плит утеплителя на их поверхность наносят минеральную штукатурку  для создания армируемого слоя, в которую утапливают щелочестойкую армирующую сетку ССШ 160 и шляпки дюбелей. После чего производят выравнивание штукатурного слоя с помощью правила.

Сетку раскатывают сверху вниз без складок и перекосов. По продольным кромкам сетки предусматривается нахлест 100 мм.

После высыхания основного штукатурного слоя (72 часа) его поверхность обрабатывают грунтовкой.

На загрунтованную поверхность (не менее чем через 4 часа после нанесения грунтовочного слоя) наносится минеральная, силикатная или силиконовая защитно-декоративная штукатурка. Нанесение декоративно-защитного слоя производится согласно инструкциям производителя штукатурки.

Суммарная минимальная толщина защитно-декоративного и основного слоев составляет 6 мм, а на откосах проемов – 8 мм.

При выполнении отделочных работ для компенсации напряжений и связанных с ними деформаций от температурно-влажностных колебаний в защитно-декоративном покрытии предусматривается устройство температурных деформационных швов в соответствии с разработанным проектом.

Окончательная отделка поверхности осуществляется окрашиванием фасадной силиконовой или силикатной краской с коэффициентом паропроницаемости не менее 0,02 мг/м·ч·Па. Окрашивание поверхности производить не ранее чем через 5 суток после нанесения защитно-декоративной штукатурки.

Для помещений с влажным и мокрым режимом эксплуатации на внутренней поверхности основной кладки следует устанавливать пароизоляционный слой из пленочных материалов или полимерных штукатурок.

Правила проектирования легких штукатурных систем утепления регламентируются ТКП 45-3.02-113 - 2009 «Тепловая изоляция наружных ограждающих конструкций зданий и сооружений. Строительные нормы проектирования» и рекомендациями на системы утепления.

Правила устройства легких штукатурных систем утепления регламентируются ТКП 45-3.02-114 - 2009 «Тепловая изоляция наружных ограждающих конструкций зданий и сооружений. Правила устройства» и технологическими картами на производство работ.

Схема конструкция трехслойной стены с вентилируемой воздушной прослойкой:

1. Облицовочный слой

2. Вентилируемая воздущная прослойка

3. Теплоизоляционный слой из минераловатных плит.

4. Стена из блоков из ячеистого бетона.

Конструкция трехслойных стен состоит из кладки блоков из ячеистого бетона (основная кладка), теплоизоляционного слоя из минераловатных плит, наружной кладки из лицевого кирпича или камня (облицовочный слой) толщиной 120 мм и отделочного слоя с внутренней стороны стены.

В конструкции предусмотрены гибкие связи для перевязки несущей стены с облицовочной кладкой и крепления минераловатного утеплителя. Гибкие связи следует проектировать из коррозионностойких сталей или сталей, защи­щенных от коррозии, а также из полимерных материалов.

Конструкции трехслойных стен могут выполняться с вентилируемой воздушной прослойкой между теплоизоляционным материалом и облицовочным слоем, а также без неё.

Ширина вентилируемой воздушной прослойки определяется по расчету согласно разделу 6 ТКП 45-3.02-113 - 2009 «Тепловая изоляция наружных ограждающих конструкций зданий и сооружений. Строительные нормы проектирования», но не менее 40 мм.

В конструкциях трехслойных стен с вентилируемой воздушной прослойкой при необходимости проектируется устройство ветрозащитной пленки по наружному слою теплоизоляционных плит.

Для помещений с влажным и мокрым режимом эксплуатации на внутренней поверхности основной кладки следует устанавливать пароизоляционный слой из пленочных материалов или полимерных штукатурок.

При проектировании трехслойных стен следует предусматривать мероприятия, исключающие возможность сбегания жидкой атмосферной влаги непосредственно по стене.

Схема вентилируемой системы утепления с облицовкой по металлическому каркасу

1 . Облицовочный материал.

2 . Вентилируемая воздушная прослойка.

3 . Ветрозащитная пленка.

4 .Теплоизоляционный слой из минераловатных плит.

5 .Стена из блоков из ячеистого бетона.

Вентилируемая система утепления представляет собой многослойную конструкцию, состоящую из опорных элементов, деревянного или металличе­ского каркаса, теплоизоляционного слоя, ветрозащитной плёнки (при необходимости) и облицовки вентилируемой системы.

В качестве легких облицовок могут быть металлические, композитные, керамические, керамогранитные листовые материалы.

Между теплоизоляционным слоем и облицовкой предусматривается вентилируемая воздушная прослойка, обеспечивающая циркуляцию воздуха. Толщина вентилируемой воздушной прослойки определяется расчетом в соответствии с разделом 6 ТКП 45-3.02-113 - 2009 «Тепловая изоляция наружных ограждающих конструкций зданий и сооружений. Строительные нормы проектирования» но не менее 40 мм.

Опорные столики, кронштейны, металлические профили должны быть изготовлены из алюминия, нержавеющей или оцинкованной стали, легированных сплавов. В случае использования при утеплении деревянных каркасов они должны иметь защиту от гниения и возгорания согласно ТКП 45-5.05-146 - 2009 «Деревянные конструкции. Строительные нормы проектирования».

Для помещений с влажным и мокрым режимом эксплуатации на внутренней поверхности основной кладки следует устанавливать пароизоляционный слой из пленочных материалов или полимерных штукатурок.
